Система заряда и диагностики АКБ «Волхон»
Система оперативной диагностики и мониторинга эксплуатационных параметров свинцовых аккумуляторов и батарей «Волхон» рассчитывает текущий заряд, фактическую ёмкость АКБ, рассчитывает ресурс АКБ и время проведения регламентных работ, поддерживает контрольный, выравнивающий заряд по группам АКБ без полного выведения АКБ из работы.
Система оперативной диагностики и мониторинга эксплуатационных параметров свинцовых аккумуляторов и батарей «Волхон» рассчитывает текущий заряд, фактическую ёмкость АКБ, рассчитывает ресурс АКБ и время проведения регламентных работ, поддерживает контрольный, выравнивающий заряд по группам АКБ без полного выведения АКБ из работы.
Может управлять зарядным устройством АКБ для формирования оптимального профиля заряда в зависимости от состояния, степени разряда АКБ и температуры окружающего воздуха. Может управлять системами защиты АКБ.

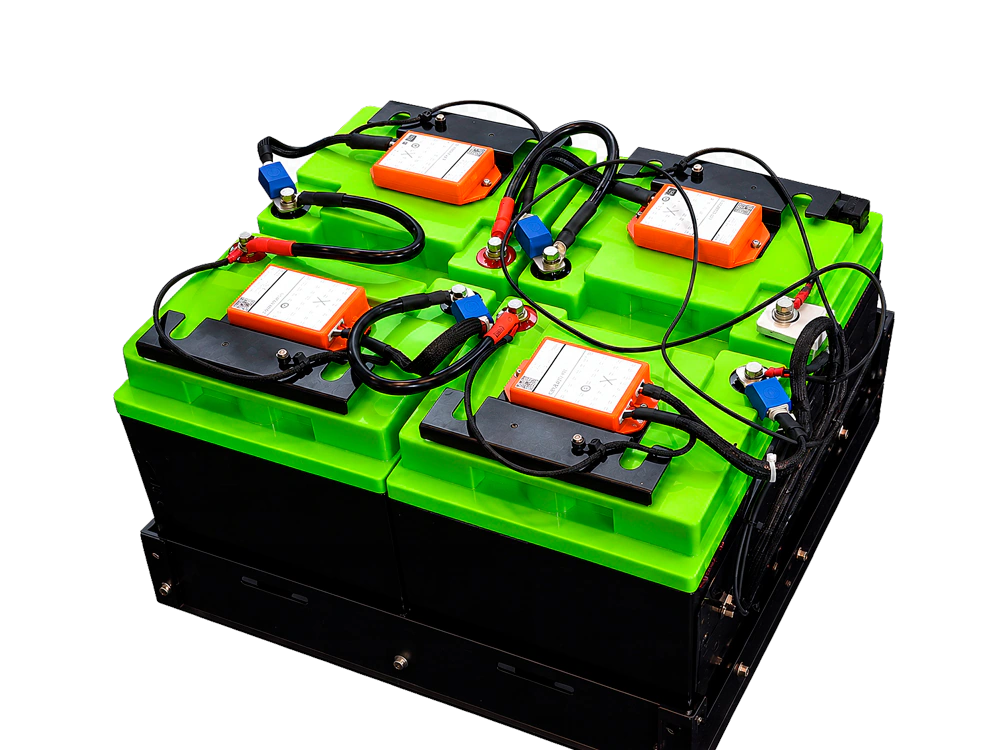

Исполнение – стационарное. Система построена на основе современных компонентов, по модульной архитектуре. Основой системы являются Устройства дистанционного контроля аккумуляторной батареи (УДКБ), которые устанавливаются на каждый элемент АКБ с номинальным напряжением 2В или на группу элементов с напряжением 10..12В.
Система отличается простотой установки и обслуживания, требует минимального обучения обслуживающего персонала.
Все компоненты системы производятся в России.
Решает задачи:
- Контроль и управление жизненным циклом АКБ;
- Позволяет экономить на эксплуатационных расходах за счёт продления срока службы АКБ.
- Защита, заряд, разряд, балансировка АКБ.
Назначение системы:
- Увеличение срока службы накопителя энергии;
- Диагностика состояния каждого элемента аккумуляторного накопителя энергии (АКБ);
- Регистрации параметров (напряжение, температура, ток) каждого элемента АКБ;
- Защита АКБ от повреждений при неисправности системы заряда/разряда;
- Формирование оптимального профиля заряда;
- Активная балансировка (опция);
- Передача данных по радиоканалу;
- Уменьшение объемного, проводного монтажа.
Технические данные
| Наименование | Значение |
| Номинальное напряжение питания | от 2 до 18 В постоянного тока |
| Каскад измерения напряжения подключен к питающему напряжению блока | да |
| Средняя потребляемая мощность мин(сон)/макс (активный) | не более 0,14/0,70 Вт |
| Диапазон измерения напряжения | от 0 до 18 В |
| Точность измерения напряжения | ±0,5 % |
| Диапазоны измерения тока (двух диапазонный датчик тока) | ±100А, -1000…+500 А |
| Точность измерения тока в диапазон -100А…+100А | ±1 % |
| Точность измерения тока в диапазон -1000А…+500А | ±1 % |
| Диапазон измерения температуры | от -50 °С до +85 °С |
| Точность измерения температуры | ±1 °C |
| Температура эксплуатации | от -50 °С до +50 °С |
| Интерфейс связи | WiFi 2,4ГГц |
| Срок службы | 20 лет |
| Степень защиты | IP43 |
| Масса исполнения –О (с датчиком тока) | не более 0,9кг |
| Масса исполнения –В (без датчика тока) | не более 0,2кг |
| Группа механического исполнения | М25 |
Архитектура системы
УДКБ.В – Устройство дистанционного контроля АКБ, тип В. Измеряет напряжение, температуру каждого из элементов АКБ.
УДКБ.О – Устройство дистанционного контроля АКБ, тип О. Измеряет напряжение, температуру каждого из элементов АКБ. Измерение тока осуществляет посредством бесконтактного двухдиапазонного датчика тока.
Контроль температуры производится на минусовом борне элемента, что позволяет проводить достоверные измерения нагрева/охлаждения.
УКПБ.02/04 — Устройство контроля параметров батареи, тип 02/04. Управляет источником питания цепи заряда АКБ для формирования оптимального профиля заряда АКБ в зависимости от состояния, степени разряда АКБ и температуры окружающего воздуха.
Состав системы
УДКБ.О – Устройство дистанционного контроля АКБ, тип О;
УДКБ.В – Устройство дистанционного контроля АКБ, тип В;
УКПБ.02/04 — Устройство контроля параметров батареи, тип 02/04;
Eth – проводная Сеть Ethernet для передачи данных;
Wi-Fi для передачи/получения данных между УДКБ;
ИБП – источник бесперебойного питания.
