Система накопления энергии (СНЭ) — это комплекс из аккумуляторных батарей, силовых преобразователей и систем управления, который запасает электроэнергию и выдаёт её в сеть или нагрузку по команде. СНЭ сглаживают пики потребления, обеспечивают резерв при авариях и помогают интегрировать солнечную и ветровую генерацию. Ниже — из чего состоит система накопления энергии, где она применяется, почему выходит из строя и в каких случаях она не нужна.
Что такое СНЭ и чем она отличается от резервной батареи
Обычная резервная аккумуляторная батарея — например, в ИБП или системе оперативного постоянного тока подстанции — годами стоит в режиме подзаряда и разряжается только при аварии. СНЭ работает иначе: она регулярно заряжается и разряжается, управляет потоками мощности и взаимодействует с энергосистемой. Поэтому к аккумуляторам СНЭ предъявляются требования прежде всего по ресурсу циклов, а не только по сроку службы в буфере.

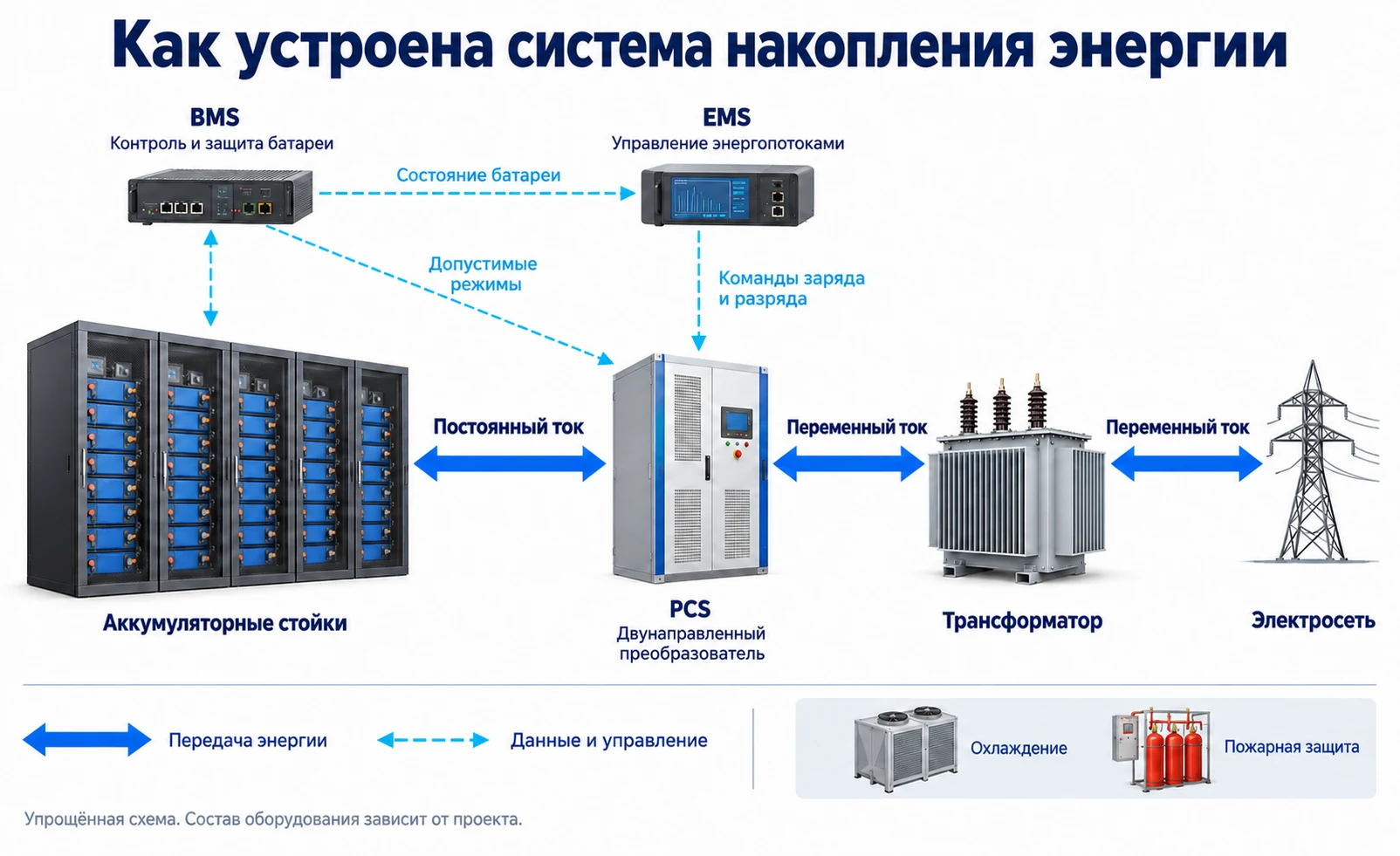

Из чего состоит система накопления энергии
- Аккумуляторные модули и стойки — элементы, собранные в модули, модули — в стойки. Чаще всего применяются литий-ионные технологии: LFP (литий-железо-фосфат) и LTO (литий-титанат).
- BMS (Battery Management System) — система управления батареей. Контролирует напряжение и температуру каждого элемента, выравнивает их заряд и отключает стойку при выходе параметров за допустимые пределы.
- PCS (Power Conversion System) — двунаправленный преобразователь: при заряде выпрямляет переменный ток сети, при разряде инвертирует постоянный ток батареи в переменный.
- EMS (Energy Management System) — верхний уровень управления: решает, когда заряжать и разряжать СНЭ, исходя из задач энергосистемы или объекта.
- Инженерные системы — климат-контроль (кондиционирование или жидкостное охлаждение), пожарная сигнализация и пожаротушение, вентиляция, охранная система.
- Распределительное оборудование — коммутационные аппараты, защита, трансформатор связи с сетью.
Какие аккумуляторы используются в СНЭ
| Технология | Ключевые свойства | Где оправдана |
|---|---|---|
| LFP (LiFePO4) | Элемент 3,2 В; тысячи циклов; высокая термическая стабильность; срок службы элементов в каталоге — 10–15 лет | Сетевые и промышленные СНЭ с 1–2 циклами в сутки |
| LTO (литий-титанат) | Десятки тысяч циклов; очень быстрый заряд; работа на морозе; срок службы элементов в каталоге — 15 лет | Регулирование частоты, частые короткие циклы, холодный климат |
| Свинцово-кислотные (OPzS, GroE, гелевые) | Низкая стоимость, простое обслуживание, малый ресурс циклов | Резервирование с редкими разрядами — это скорее СОПТ, чем СНЭ |
Подробнее о химиях — в разделах LFP-аккумуляторы и LTO-аккумуляторы.
Где применяются СНЭ
- Подстанции и электросети — резерв мощности, поддержка напряжения, снижение пиковой нагрузки на трансформаторы. Подробнее — энергетика и подстанции.
- Промышленные предприятия — снижение платы за пиковую мощность, защита технологических процессов от провалов напряжения.
- Объекты солнечной и ветровой генерации — накопление избытков выработки и выдача в вечерние часы.
- Удалённые и изолированные объекты — гибридные энергосистемы с дизель-генератором, где СНЭ сокращает время работы ДГУ.
- Зарядная инфраструктура электротранспорта — сглаживание кратковременных пиков мощности при быстрой зарядке.
Кейс: работы на СНЭ подстанции Псоу 220 кВ
Балтийская энергетическая компания выполняла ремонтно-восстановительные работы на системе накопления энергии на литий-ионных аккумуляторах на подстанции «Псоу» 220 кВ (г. Сочи). Заказчик — ПАО «Россети» (ФСК ЕЭС), год реализации — 2018. На момент реализации это была одна из крупнейших СНЭ на литий-ионных аккумуляторах в России.
Почему СНЭ выходят из строя
Литий-ионные аккумуляторы надёжны, но система из тысяч элементов уязвима к нескольким типовым проблемам:
| Симптом | Типичная причина | Что делать |
|---|---|---|
| Снижение доступной ёмкости стойки | Дисбаланс элементов: один слабый элемент ограничивает всю последовательную цепь | Диагностика по элементам, балансировка, замена слабых модулей |
| Частые аварийные отключения | Срабатывание защит BMS из-за перегрева или разброса напряжений | Проверка климатической системы, настройка уставок BMS |
| Ускоренная деградация отдельных стоек | Неравномерное охлаждение в контейнере | Анализ температурного поля, доработка воздушных потоков |
| Потеря связи и данных | Отказ модулей связи BMS, ошибки ПО | Ремонт/замена модулей, обновление ПО |

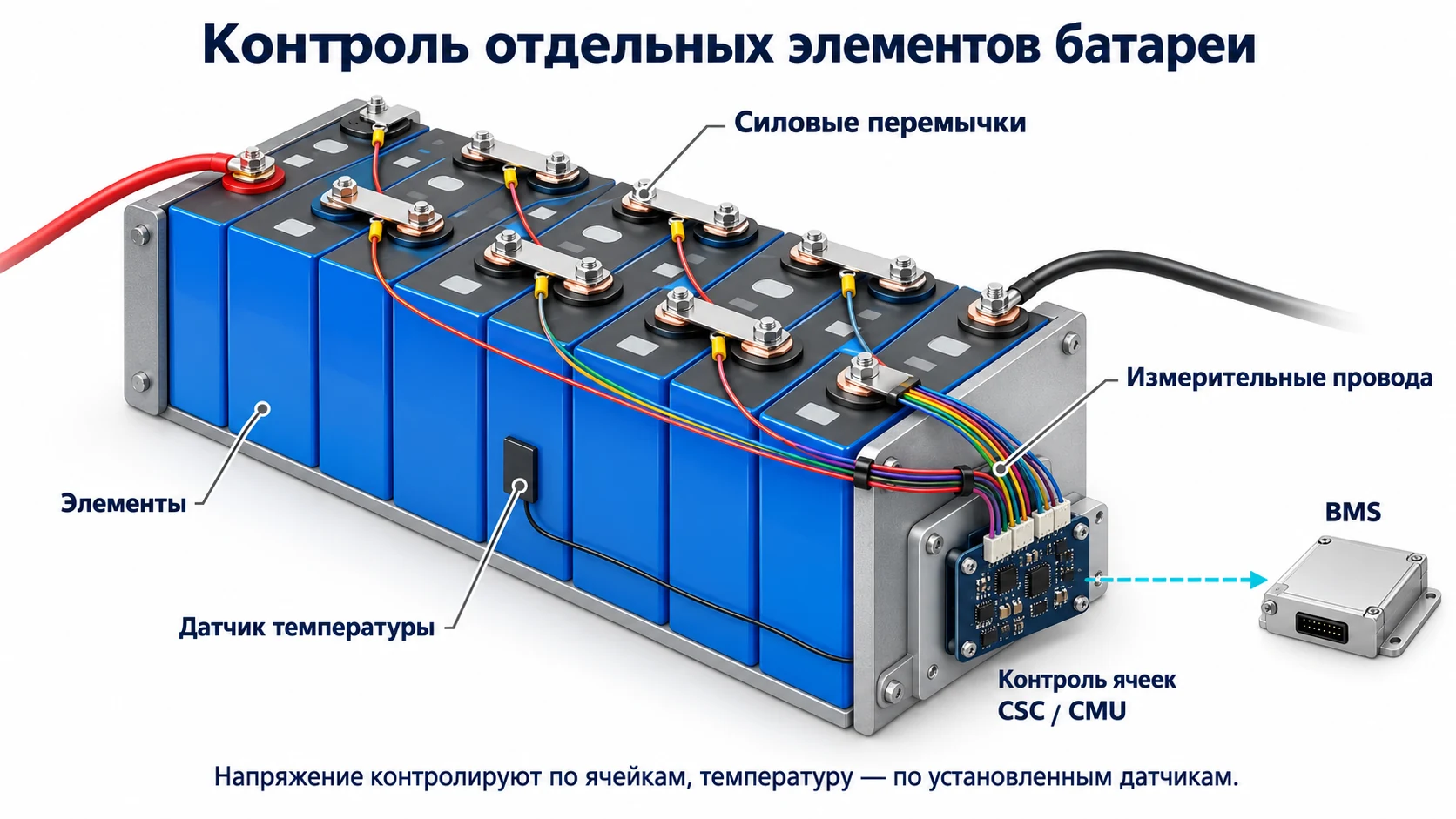

Вывод из практики: деградация СНЭ почти всегда начинается с отдельных элементов. Поэтому важнее всего постоянный контроль параметров каждого элемента и своевременная замена слабых модулей, а не только проверка батареи целиком.
Когда СНЭ не нужна: сравнение с СОПТ
Распространённое мнение — литий-ионная СНЭ универсально лучше «старых» свинцовых батарей. На практике всё зависит от режима. Если задача — гарантированно питать релейную защиту, автоматику и приводы выключателей при потере собственных нужд подстанции, а разряды случаются редко, классическая система оперативного постоянного тока на свинцово-кислотных элементах проще, дешевле и проверена десятилетиями эксплуатации.
| Критерий | СНЭ на литий-ионных АКБ | СОПТ на свинцово-кислотных АКБ |
|---|---|---|
| Назначение | Управление мощностью, частые циклы | Резерв для РЗА и приводов, редкие разряды |
| Ресурс циклов | Тысячи и десятки тысяч | Сотни |
| Срок службы в буферном режиме | 10–15 лет (по каталогу) | 20–25 лет (OPzS, GroE) |
| Сложность системы | BMS, PCS, EMS, климат, пожаротушение | Батарея, ЗВУ, щит постоянного тока |
| Стоимость | Выше | Ниже |
Для систем оперативного тока подстанций подходят открытые элементы GroE со сроком службы 25 лет и OPzS — 20 лет.

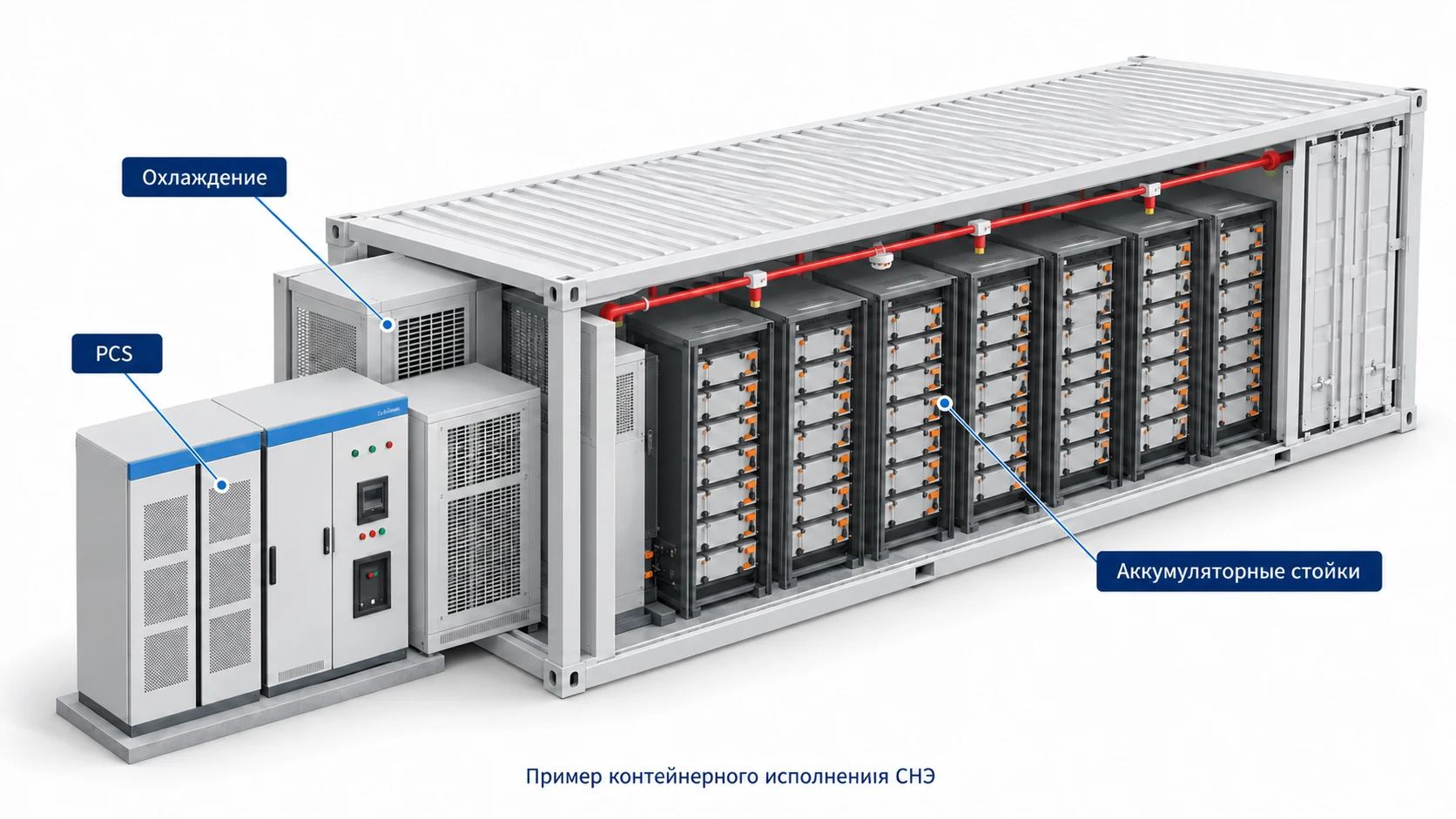

Требования к размещению СНЭ
- Поддержание температуры аккумуляторов в диапазоне, указанном производителем: перегрев — основная причина ускоренной деградации литий-ионных элементов.
- Автоматическая пожарная сигнализация и система пожаротушения, рассчитанная на литий-ионные батареи.
- Вентиляция и контроль газовой среды.
- Доступ для обслуживания и замены модулей.
Что такое СНЭ простыми словами?
Это большой управляемый аккумулятор для энергосистемы или предприятия: он запасает электроэнергию, когда она доступна или дешевле, и отдаёт её, когда нужно.
Сколько служит система накопления энергии?
Срок службы определяется ресурсом аккумуляторов и режимом работы. Для элементов LFP в каталоге — 10–15 лет, для LTO — 15 лет. Силовую электронику и климатическое оборудование обслуживают и обновляют по своим регламентам.
Можно ли восстановить СНЭ, а не заменять целиком?
Да. Как правило, деградируют отдельные модули: после диагностики их заменяют, систему балансируют и настраивают. Пример — работы на СНЭ подстанции Псоу.
Чем СНЭ отличается от ИБП?
ИБП защищает конкретную нагрузку от перебоев питания. СНЭ управляет потоками мощности в сети или на предприятии, работает в частых циклах и обычно имеет значительно большую энергоёмкость.
