AGM-аккумулятор — самый распространённый тип стационарной батареи для ИБП, телекоммуникаций и систем безопасности. Аббревиатуру AGM можно встретить и на автомобильных батареях, но в этой статье речь о промышленных стационарных АКБ. Разберём, как устроен AGM-аккумулятор, что означает этот тип и чем AGM отличается от гелевых и открытых OPzS-батарей.
Что означает тип аккумулятора AGM
AGM (Absorbent Glass Mat — «абсорбирующий стекломат») — технология герметизированных свинцово-кислотных аккумуляторов, в которых жидкий электролит полностью впитан в сепаратор из микропористого стекловолокна. Свободной кислоты в корпусе нет, поэтому батарею можно устанавливать без риска пролива.
AGM относится к классу VRLA (Valve Regulated Lead Acid) — свинцово-кислотных аккумуляторов с регулирующим клапаном. Такие АКБ называют необслуживаемыми: доливать воду и измерять плотность электролита не нужно.

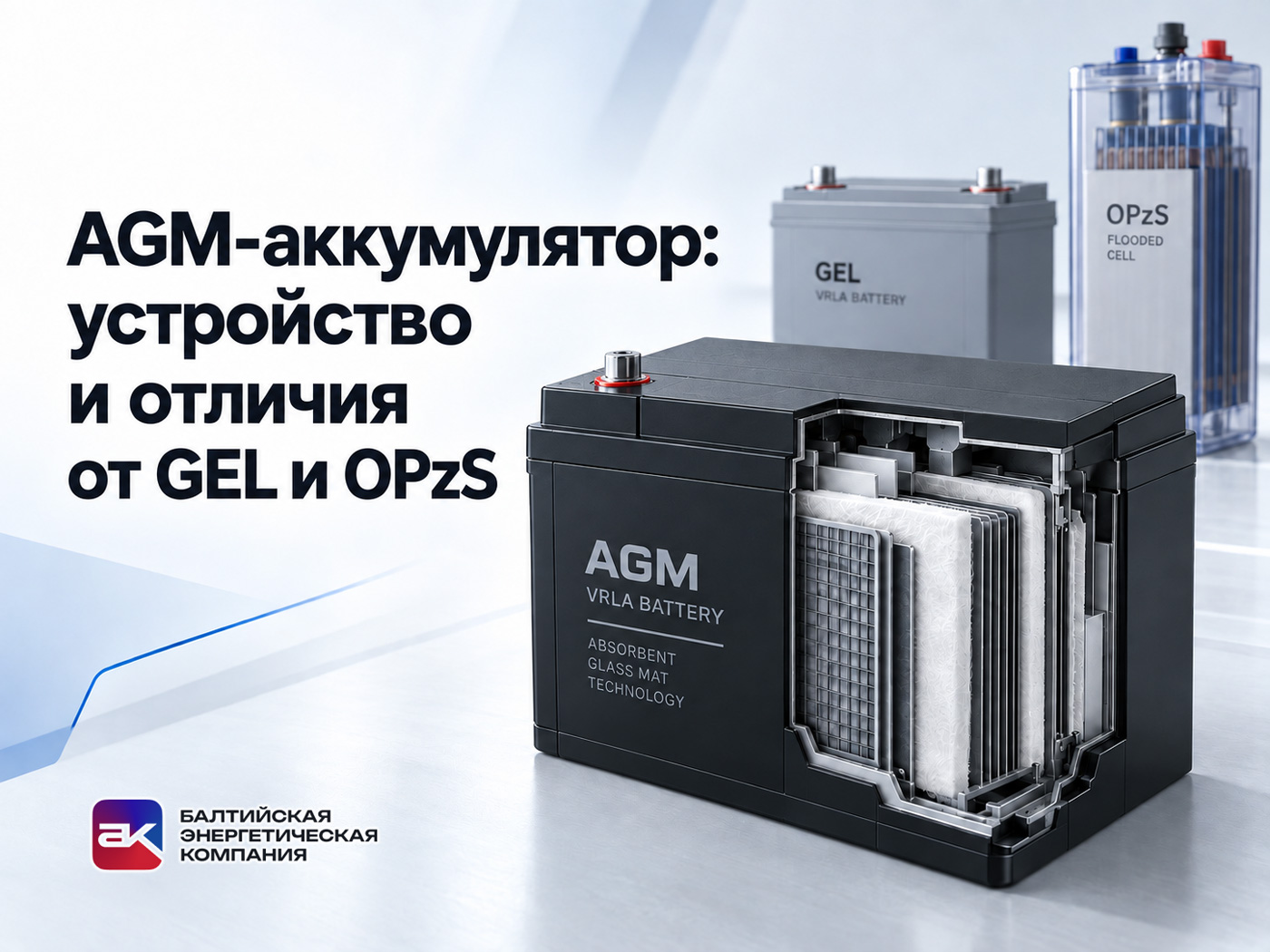

Устройство AGM-аккумулятора
- Положительные и отрицательные пластины — решётки из свинцового сплава с активной массой (диоксид свинца и губчатый свинец). В стационарных AGM-батареях обычно применяются намазные пластины.
- Стекловолоконный сепаратор (AGM-мат) — пропитан электролитом примерно на 90–95%. Оставшиеся поры служат каналами для перемещения газов.
- Электролит — раствор серной кислоты, удерживаемый в сепараторе капиллярными силами.
- Плотная сборка пакета пластин — сепаратор сжат между пластинами, что уменьшает осыпание активной массы и повышает стойкость к вибрации.
- Герметичный корпус из ударопрочного пластика (ABS) и предохранительный клапан, сбрасывающий избыточное давление.
- Выводы — верхние или фронтальные, под болт М5–М8 или клеммы типа «флажок».
Принцип работы: рекомбинация газов
В конце заряда на положительной пластине выделяется кислород. В AGM-аккумуляторе он через незаполненные поры сепаратора переходит к отрицательной пластине и вступает в реакцию, снова образуя воду. Эффективность рекомбинации очень высока, поэтому потери воды минимальны, а батарея остаётся герметичной весь срок службы. Клапан открывается только при аварийном перезаряде.
Виды стационарных AGM-аккумуляторов
- Моноблоки 12 В — самый массовый формат для ИБП и систем безопасности: СГАН 12 (0,8–200 А·ч, 47 моделей) и ЭКО (5–200 А·ч).
- Фронт-терминальные аккумуляторы — выводы расположены на лицевой стороне, батарею удобно ставить в стойки 19″ и 23″ телекоммуникационного оборудования: СГАН (Ф) (12 В, 30–200 А·ч).
- Блоки 6 В и элементы 2 В — для сборки батарей большой ёмкости на 24–220 В: серии СГАН 6 и СГАН 2.
Преимущества AGM-аккумуляторов
- Высокая токоотдача. Низкое внутреннее сопротивление позволяет отдавать большие токи в первые минуты разряда — именно это нужно ИБП.
- Не требуют обслуживания и не выделяют газов при нормальном заряде.
- Любое размещение в шкафах и стойках рядом с оборудованием, многие модели допускают установку на боковую сторону (по паспорту производителя).
- Стойкость к вибрации благодаря плотной сборке.
- Доступная цена по сравнению с гелевыми и литиевыми батареями.
Ограничения AGM
- Чувствительность к температуре — при работе в жарком помещении срок службы сокращается быстрее, чем у гелевых батарей.
- Меньший ресурс в циклическом режиме и хуже восстановление после глубоких разрядов, чем у GEL.
- Требования к заряду — перезаряд ведёт к высыханию сепаратора и потере ёмкости, нужно ЗУ с ограничением напряжения и термокомпенсацией.
Чем AGM отличается от GEL и OPzS
| Параметр | AGM | GEL | OPzS |
|---|---|---|---|
| Электролит | Впитан в стекловолокно | Загущён до геля | Жидкий |
| Тип корпуса | Герметичный (VRLA) | Герметичный (VRLA) | Открытый |
| Обслуживание | Не требуется | Не требуется | Доливка воды, контроль плотности |
| Токоотдача при коротком разряде | Высокая | Средняя | Средняя |
| Глубокие разряды и циклы | Хуже | Лучше | Хорошо |
| Срок службы (по каталогу) | 10–12 лет | 12–20 лет | 20 лет |
| Типичное применение | ИБП, телеком, безопасность | Длительная автономия, СЭС, телеком | Подстанции, крупные объекты |
Если нужна длительная автономия и работа в циклах — посмотрите гелевые аккумуляторы СГГН. Для крупных объектов с аккумуляторным помещением подойдут открытые элементы OPzS со сроком службы 20 лет.
Где применяются AGM-аккумуляторы
- AGM-аккумулятор для ИБП — серверные, ЦОД, системы автоматики и управления.
- Телекоммуникации — базовые станции, узлы связи, телеком-стойки (фронт-терминальные модели).
- Энергетика — питание релейной защиты и автоматики, шкафы оперативного тока небольшой мощности.
- Охранно-пожарная сигнализация, видеонаблюдение, аварийное освещение.
- Железнодорожный транспорт и промышленное оборудование.
Вопросы и ответы
AGM-аккумулятор — это свинцово-кислотный?
Да. AGM — это разновидность герметизированного свинцово-кислотного аккумулятора, в котором кислотный электролит впитан в стекловолоконный сепаратор.
Чем AGM отличается от обычного свинцово-кислотного аккумулятора?
В обычном (открытом) аккумуляторе электролит жидкий, его уровень и плотность нужно контролировать. В AGM электролит связан сепаратором, газы рекомбинируют внутри, поэтому батарея герметична и не требует обслуживания.
Сколько служит стационарный AGM-аккумулятор?
Расчётный срок службы в буферном режиме при +20…+25 °C — 10–12 лет, у отдельных моделей до 15 лет. Данные по моделям — на странице СГАН 12.
Можно ли ставить AGM-аккумулятор на бок?
Многие стационарные AGM-модели это допускают, но только если такое положение разрешено в паспорте конкретного аккумулятора.
Подбор AGM-аккумуляторов
Балтийская энергетическая компания поставляет AGM-аккумуляторы СГАН и ЭКО российского производства. Подберём модели под нагрузку и время автономии, рассчитаем батарею и выполним монтаж. Оставьте заявку — подготовим коммерческое предложение.
